Rondleiding

SUPLAN stap voor stap, in echte schermen

Geen video, maar echte schermen uit de app, in de volgorde waarin je ze gebruikt, elk met wat je ziet. De beelden komen uit voorbeelddossiers: het plan, het eendraadschema en de PDF uit het ene, de schermen voor kringen, bord, metingen en gebreken uit een ander.

Begin met tekenen

Geen betaalkaart nodig.

Uitsnede van verdieping +1 uit een voorbeelddossier: een badkamer met lichtpunten en een wisselschakeling naar slaapkamer 2, elk toestel met zijn kringcode.
Uitsnede van verdieping +1 uit een voorbeelddossier, op ware grootte: de badkamer en de wisselschakeling naar slaapkamer 2. Elk toestel draagt de code van zijn kring.
  1. Stap 1

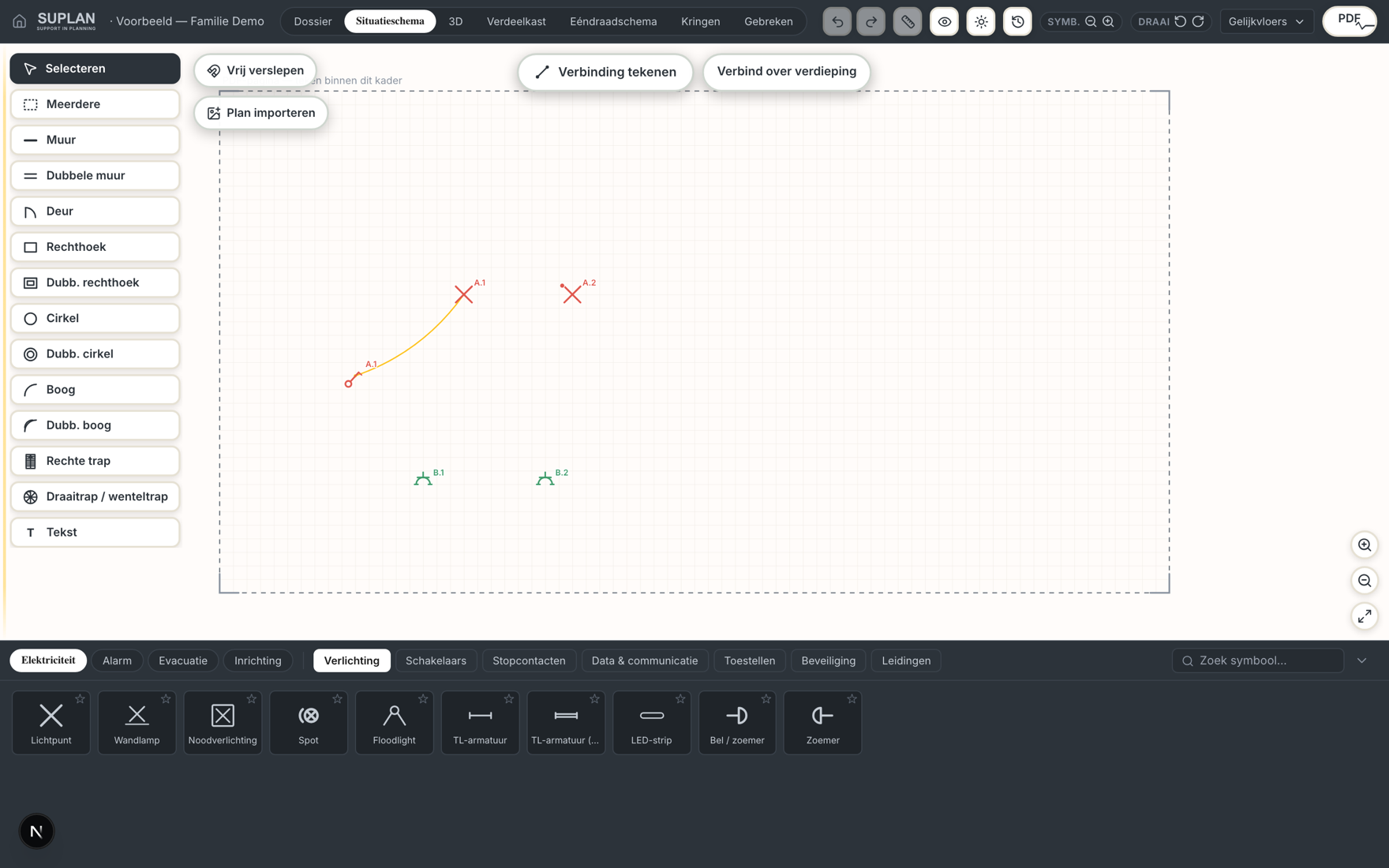

    Teken het situatieschema

    Teken muren, deuren en ruimtes op schaal en plaats stopcontacten, schakelaars en lichtpunten. Elk toestel krijgt de code van zijn kring.

    Lees meer
    Grondplan van het gelijkvloers uit een voorbeelddossier met stopcontacten, schakelaars, lichtpunten en toestellen, elk met zijn kringcode.
    Het volledige gelijkvloers van een voorbeelddossier: symbolen, kringcodes, verbindingen en maten. Open het volledige beeldUitsnede op ware grootte uit een voorbeelddossier: berging met kelderafgang en bureau, met een kringcode bij elk toestel.
  2. Stap 2

    Hang de toestellen aan hun kring

    Kies een kring in de lijst en klik op het plan de toestellen aan die erbij horen. De gekozen kring en zijn toestellen kleuren op het plan.

    Lees meer
    Kringenlijst in SUPLAN naast het plan: kring E (Slaapkamer 1) is gekozen en zijn vijf toestellen zijn op het plan rood gemarkeerd.
    De kringenlijst naast het plan in een voorbeelddossier: kring E is gekozen en zijn toestellen zijn op het plan gemarkeerd.De kringenlijst in een voorbeelddossier, per kring met automaat en aantal toestellen: kring E is gekozen.
  3. Stap 3

    Bouw je verdeelbord

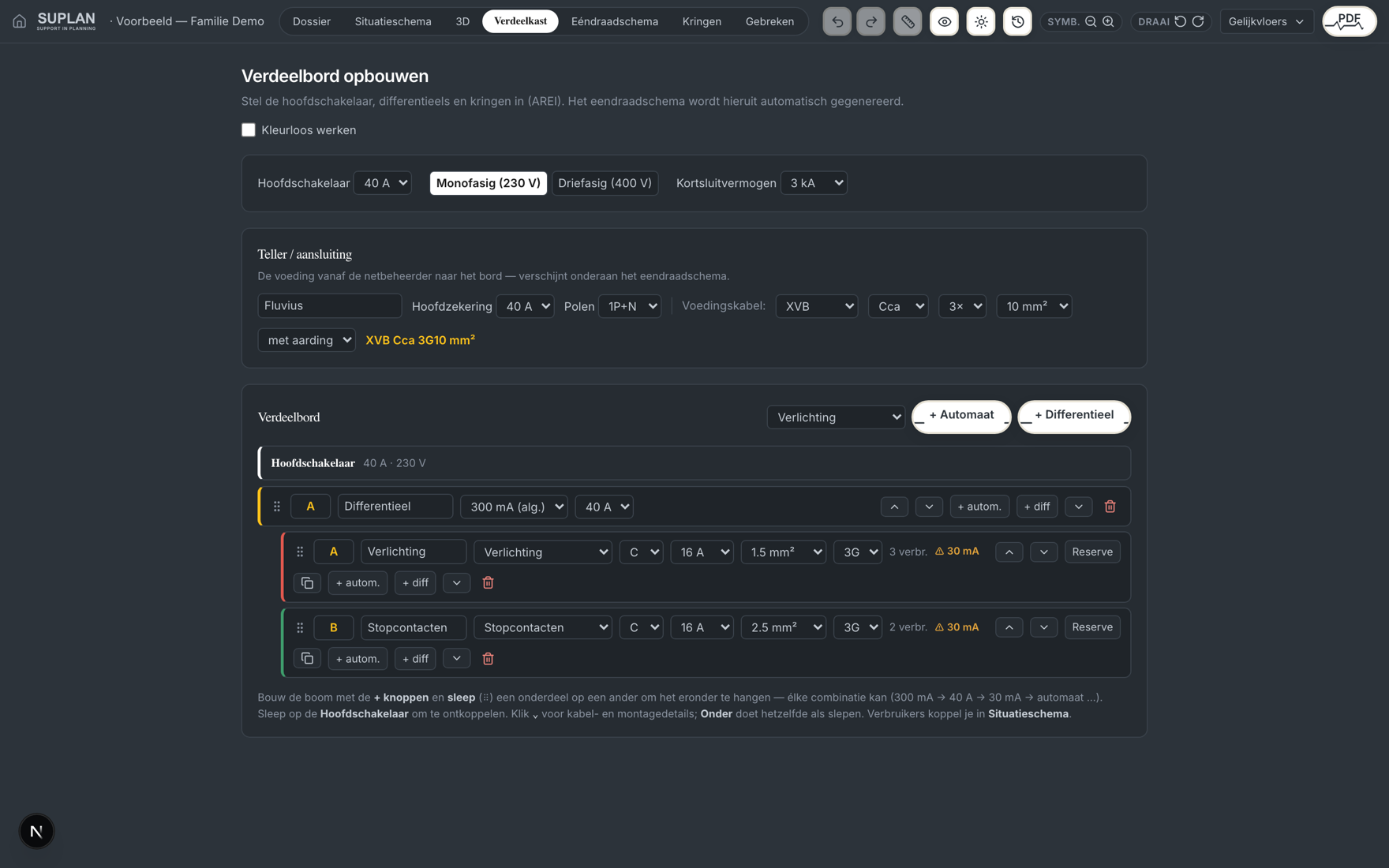

    Hang hoofdschakelaar, differentiëlen en automaten onder elkaar, met per kring de kabel. SUPLAN meldt waar een 30 mA-bescherming ontbreekt bij stopcontacten en toestellen.

    Lees meer
    Tabblad Verdeelkast in SUPLAN: het bord als lijst met de kringen A tot H, per kring de automaat, de kabel, het aantal toestellen en een knop Instellen, en een 30 mA-differentieel waaronder de slaapkamers hangen.
    Het tabblad Verdeelkast in een voorbeelddossier: het bord als lijst, met per kring de automaat, de kabel en het aantal toestellen, en een 30 mA-differentieel waaronder de slaapkamers hangen.Het tabblad Verdeelkast in een voorbeelddossier: een 30 mA-differentieel met daaronder de kringen E en F, elk met zijn automaat.
  4. Stap 4

    Het eendraadschema volgt

    Uit je bord bouwt SUPLAN het eendraadschema, met per kring de automaat, de kabel en het toestel. Pas je het bord aan, dan volgt het schema.

    Lees meer
    Uitsnede uit blad 3 van een eendraadschema in een voorbeelddossier: een 30 mA-differentieel (Diff B) met de kringen G tot K: kookplaat, oven, vaatwasser, koelkast met diepvriezer en stopcontacten werkblad, elk met automaat, kabel, kringnaam en toestel.
    Uitsnede uit blad 3 van een eendraadschema in een voorbeelddossier: Diff B (30 mA) met de kringen G tot K, elk met automaat, kabel, kringnaam en toestel.Uitsnede uit een eendraadschema in een voorbeelddossier: Diff B met de kringen G (kookplaat) en H (oven).

    Dit schema komt uit een ander voorbeelddossier dan de lijst en het bord in stap 2 en 3: de kringletters verschillen dus (de kookplaat is hier kring G).

  5. Stap 5

    Leg je metingen vast

    Noteer aarding en isolatie met meettoestel, datum en testspanning. SUPLAN toont of de waarde binnen de richtwaarde valt.

    Lees meer
    Kaart Metingen in de app: aardingsweerstand 18 met het groene label 'voldoet', het meettoestel Installatietester en de isolatieweerstand met testspanning 500 V DC.
    De kaart Metingen in een voorbeelddossier: aarding en isolatie met meettoestel, datum en testspanning, en per waarde of ze voldoet aan de richtwaarde.De kaart Metingen in een voorbeelddossier, op ware grootte.
  6. Stap 6

    Noteer gebreken en maak er een offerte van

    Voeg per gebrek een opmerking, een foto, de werkprestatie en het materiaal toe. Daaruit maak je een offerte.

    Lees meer
    Gebrekenlijst in de app: twee gebreken met opmerking, werkprestatie en materiaal, en onder Handmatige punten een punt met de knop Foto.
    De gebrekenlijst in een voorbeelddossier: per gebrek de opmerking, de werkprestatie (tijd × uurtarief) en het materiaal, en onderaan de handmatige punten.Een gebrek in een voorbeelddossier: de opmerking, de werkprestatie van een half uur en het materiaal.
  7. Stap 7

    Vul de uitwendige invloeden in

    Kies per ruimte het type en SUPLAN zet de klasse voor alle 17 categorieën klaar. Jij past enkel de uitzonderingen aan.

    Lees meer
    Kaart Uitwendige invloeden in de app voor de ruimte Woonkamer: de eerste vier kolommen met twaalf categorieën, onder meer temperatuur (AA), water (AD) en corrosie (AF), elk met een ingevulde klasse zoals AD1 droog en een keuzelijst om een klasse toe te voegen.
    De kaart van één ruimte (Woonkamer) in een voorbeelddossier, hier de eerste vier kolommen: twaalf van de zeventien categorieën staan al ingevuld; je past enkel de uitzonderingen aan.Een deel van de kaart Uitwendige invloeden voor de ruimte Woonkamer, op ware grootte.
  8. Stap 8

    Controleer wat nog ontbreekt

    Eén klik op het schild met het vinkje geeft een oordeel: Keuringsklaar, Nog niet indien-klaar of Zal waarschijnlijk buizen, met de punten die nog ontbreken. Klik een punt en je komt in het juiste tabblad.

    Lees meer
  9. Stap 9

    Bekijk de woning in 3D

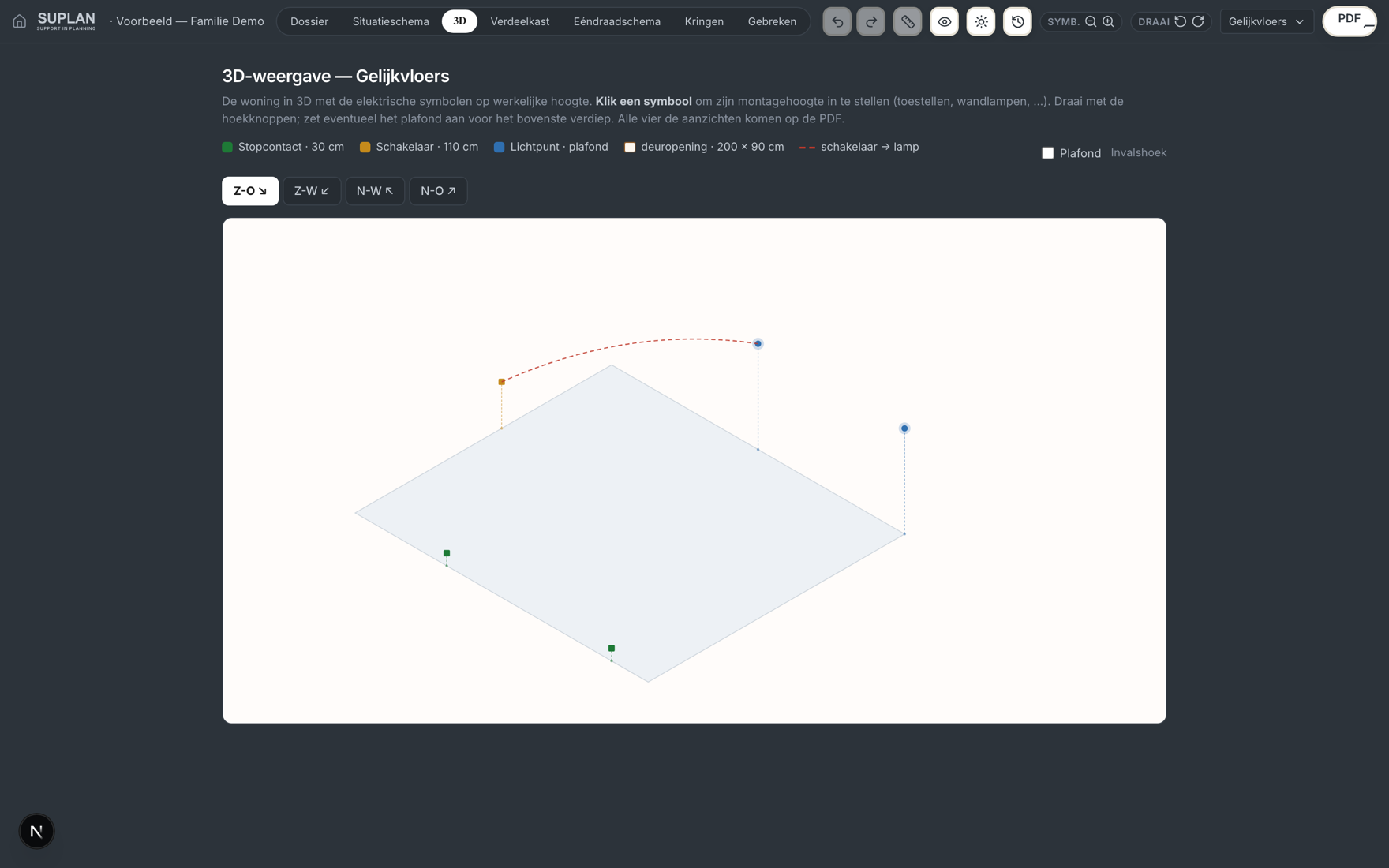

    Je plan wordt een opengewerkte 3D-woning met elk symbool op zijn montagehoogte: een stopcontact op 30 cm, een schakelaar op 110 cm. Je kan ook door de woning wandelen.

    Lees meer
  10. Stap 10

    Lever één PDF

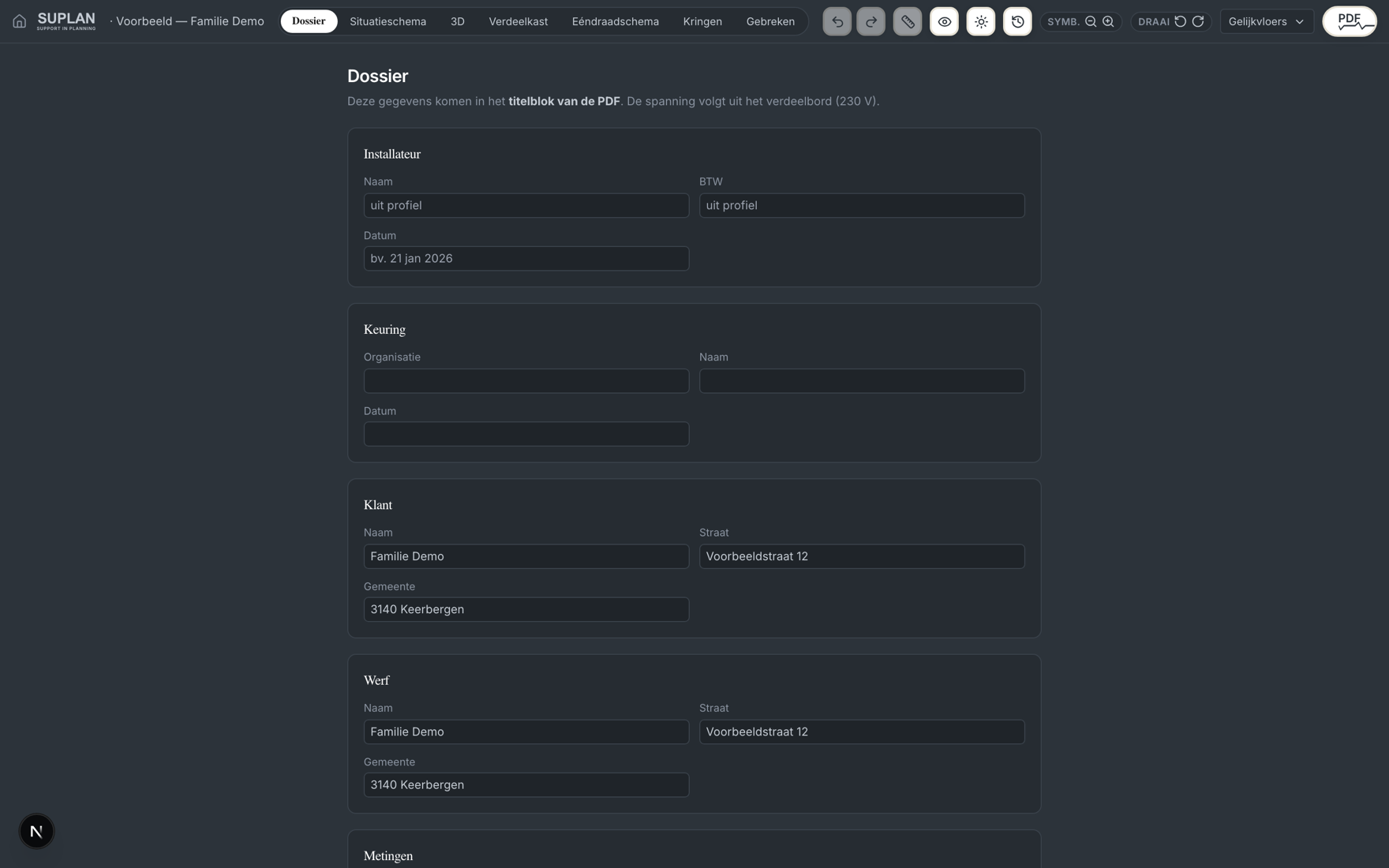

    Eén A4-PDF met voorblad en inhoudstafel, plannen, schema's, metingen en uitwendige invloeden, met je eigen logo. De 3D-aanzichten en de gebrekenlijst neem je mee met een vinkje.

    Lees meer
    Blad 2 van 14 van een PDF-dossier uit een voorbeelddossier: het gelijkvloers met symbolen en kringcodes, met onderaan het titelblok met installateur, keuring, klant en werf.
    Blad 2 van 14 uit de PDF van een voorbeelddossier: het gelijkvloers, met onderaan het titelblok. Het logo is het fictieve logo van een voorbeeldbedrijf; het jouwe komt uit je installateursprofiel. Open het volledige beeldDe inhoudstafel op het voorblad van de PDF van een voorbeelddossier (14 bladen): hier de eerste zeven.
