Handleiding

Zo werk je met SUPLAN

Van grondplan en symbolen tot verdeelkast, eendraadschema en je PDF-dossier: de volledige handleiding, met schermafbeeldingen uit de app. Nieuw in SUPLAN? Begin met de vijf stappen hieronder.

Download de handleiding(PDF, 7,9 MB, 90 pagina's)

Versie 11 oktober 2026 A4 · om te lezen of af te drukken

Version française : Télécharger le manuel (PDF, 7,9 Mo, 88 pages)

De app verandert wekelijks. Sinds 11 oktober zijn er schermen gewijzigd, dus sommige schermafbeeldingen zien er nu anders uit. De PDF noemt ook nog enkele onderdelen die je in SUPLAN niet vindt, onder meer 'Laat SUPLAN het tekenen'; sla die over. Wat er nieuw is, lees je op Wat is nieuw.

Hoofdstuk 1

SUPLAN in vijf stappen

Van een leeg blad tot situatieschema, eendraadschema en keuringsdossier. Elke stap verwijst naar de pagina in de handleiding met de volledige uitleg.

Eerst oefenen? Start de begeleide demo op het dossieroverzicht. Voorbeelddossier en begeleide demo (p. 11)

  1. Maak een dossier

    Klik op het dossieroverzicht op + Nieuw dossier. SUPLAN opent meteen het tabblad Dossier. Vul klant, werf en keuring in; dat mag ook later.

    In de handleiding: Een nieuw dossier maken (p. 11)

    De knop + Nieuw dossier op het dossieroverzicht van SUPLAN

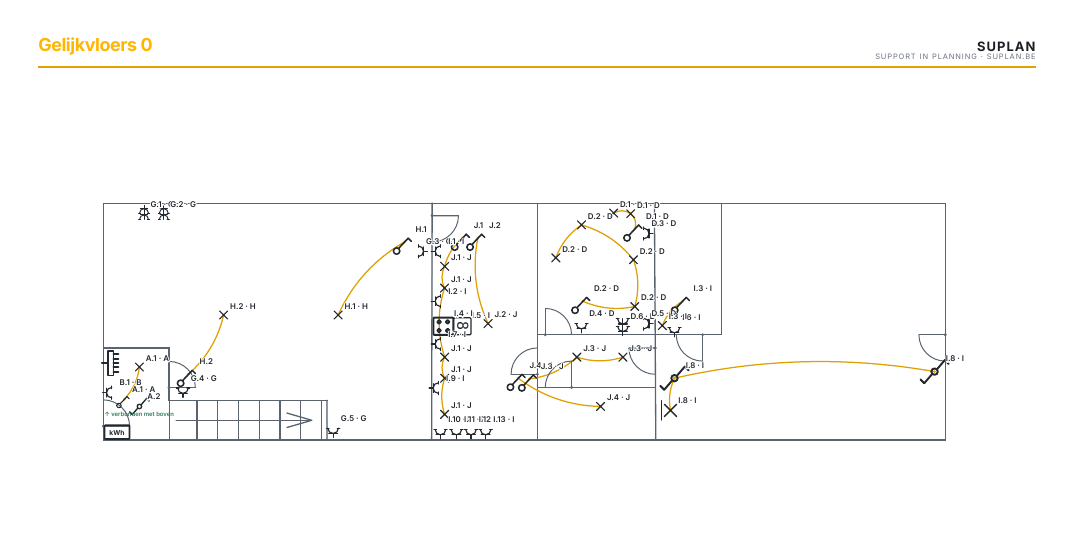

  2. Teken het grondplan

    Open Situatieschema. Haal de buitenomtrek op uit het adres van je werf, of teken zelf muren, deuren en ramen. Typ tijdens het tekenen de lengte van een muur en druk Enter.

    In de handleiding: Begin met je werf (p. 28) Muren tekenen (p. 29)

    Een nieuw situatieschema met de kaart Begin met je werf
  3. Plaats en verbind de symbolen

    Kies een symbool in de bibliotheek en klik het op het plan. Verbind elke schakelaar met de lichtpunten die hij bedient: zo weet het eendraadschema wie wat bedient.

    In de handleiding: Een symbool plaatsen (p. 40) Symbolen verbinden (p. 43)

    Een stuk situatieschema met lichtpunten, schakelaars en stopcontacten, elk met zijn kringcode
  4. Bouw het verdeelbord op

    Open de Verdeelkast. Een nieuw dossier heeft al een differentieel van 300 mA. Met Kringen automatisch doet SUPLAN een voorstel voor het verdeelbord uit je symbolen; jij kijkt het na en bevestigt. Of bouw het bord zelf op en hang de symbolen aan een kring met het tabblad Koppelen.

    In de handleiding: Kringen automatisch (p. 56) Symbolen aan kringen koppelen (p. 47)

    De Verdeelkast: een verdeelbord als boom met differentiëlen, automaten en kabels

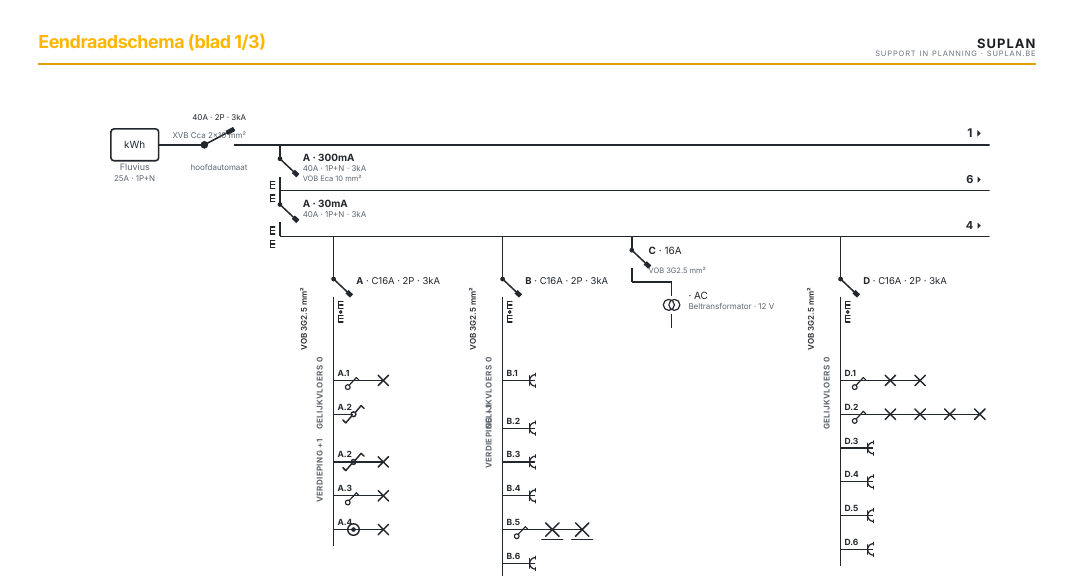

  5. Kijk het eendraadschema na en maak je PDF

    Het eendraadschema volgt uit je verdeelbord. Kijk het na, vul metingen en uitwendige invloeden aan, open de keuringscheck en klik Je dossier (PDF). In de PDF-balk kies je zelf of de 3D-aanzichten en de gebrekenlijst erbij komen.

    In de handleiding: Je eendraadschema bekijken (p. 67) De keuringscheck (p. 76) De PDF openen (p. 82)

    Het voorblad van het PDF-dossier van het voorbeelddossier

Inhoud

Alle hoofdstukken

Klik op een hoofdstuk om de handleiding op die pagina te openen.

  1. SUPLAN in vijf stappen Van leeg blad tot keuringsdossier, met een verwijzing per stap. p. 4
  2. Aan de slag Waar je SUPLAN gebruikt, aanmelden en registreren, de pakketten en de proef van 7 dagen. p. 6
  3. Dossiers, profiel en account Dossiers maken en terugvinden, het voorbeelddossier, back-ups, je logo, facturatie en je team. p. 9
  4. Het editorvenster De werkbalk, de stappenbalk, opslaan, verdiepingen en werken op tablet en telefoon. p. 15
  5. Dossiergegevens, metingen en uitwendige invloeden Alles voor het titelblok van de PDF, je metingen en de uitwendige invloeden (AREI art. 19). p. 22
  6. Situatieschema: het grondplan Muren, deuren, ramen, trappen en tekst; vertrekken van het adres van je werf of van een plan. p. 26
  7. Situatieschema: symbolen en verbindingen Elektrische symbolen plaatsen en instellen, en schakelaars verbinden met hun lichtpunten. p. 37
  8. Koppelen, schakelingen en installaties Symbolen aan je verdeelbord hangen, schakelingen, zonnepanelen, laadpaal en kabels. p. 46
  9. De Verdeelkast Het verdeelbord als boom: teller, differentiëlen, automaten, kringen en sub-borden; etiketten afdrukken en schikken. p. 52
  10. Het eendraadschema Het volgt uit je verdeelbord en je verbindingen; jij kijkt het na. p. 67

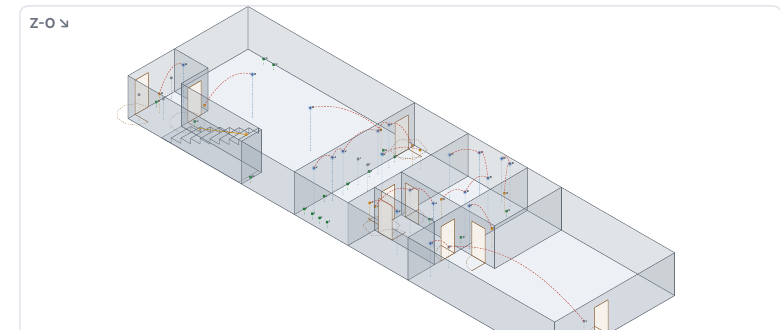

  11. De installatie in 3D De woning met de symbolen op hun echte hoogte, om met je klant te overlopen. p. 70
  12. Gebreken en de keuringscheck Gebreken op het plan aanduiden; de keuringscheck toont vooraf wat nog ontbreekt. p. 74
  13. Werfbriefing en materiaallijst Een werfblad per kring en een materiaallijst die je omzet in een offerte. p. 77
  14. Je dossier (PDF) en afdrukken Eén PDF-keuringsdossier met situatieschema's, eendraadschema en metingen; 3D-aanzichten en gebrekenlijst neem je op wens mee. p. 81
  15. Abonnement, hulp en chat Je abonnement beheren, een collega uitnodigen en hulp krijgen via de chat. p. 86
  16. Veelgestelde vragen en onverwachte situaties Wat het vaakst anders loopt dan je verwacht, en waar je verder leest. p. 87
  17. Overzicht sneltoetsen Alle sneltoetsen voor Mac (⌘) en Windows (Ctrl). p. 90
